T0603沥青密度与相对密度实验

利用比重瓶测定各种沥青材料的密度与相对密度。非经注明，
A、测定沥青密度的标准温度为15℃。
B、沥青与水的相对温度是指25℃相同温度下的密度之比。
　 可以测定15℃密度，换算得相对密度（25℃/25℃）、也可以测定相对密度（25℃/25℃）换算求得密度（15℃）。二者之间可由下式换算：
　 沥青与水的相对密度（25℃/25℃）=沥青的密度（15℃）×0.996
注：对液体石油沥青，也可以采用适宜的液体比重计测定密度或相对密度。

比重瓶法：

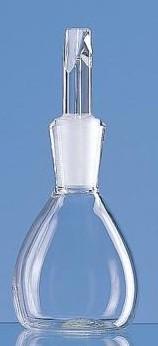

玻璃制，瓶塞下部与瓶口须经仔细研磨。瓶塞中间有一个垂直孔，其下部为凹形，以便由孔中排除空气。比重瓶的容积为20mL～30mL，质量不超过40g，形状和尺寸如图。
恒温水槽：控温的准确度为0.1℃
烘箱：200℃，装有温度自动调节器。
天平：感量0.001g
滤塞：0.6mm、2.36mm各一个
其它：软布、滤纸等。
温度计： 0℃～50℃，分度为0.1℃。
烧杯： 600mL～800mL。
真空干燥器。
洗液：玻璃仪器清洗液，三氯乙烯（分析纯）等。
蒸馏水（或去离子水）。
表面活性剂： 洗衣粉（或洗）。

方法与步骤：
1、用蒸馏水先后仔细洗涤比重瓶，然后烘干称其质量（m1），准确至1mg。
2、将盛有新煮沸并冷却的蒸馏水的烧杯浸入恒温水槽中一同保温，在烧杯中插入温度计，水的湿度务必超过比重瓶顶部40mm以上。
3、使恒温水槽及烧杯中的蒸馏水达致规定的实验温度±0.1℃。


比重瓶水值的规定步骤：
1、将比重瓶及瓶塞放入恒温水槽中，烧杯底浸没水中的深度应不少100mm，烧杯口露出水面，并用夹具将其牢固。
2、待烧杯中水温再次达至规定温度后并保温30min后，将瓶塞塞入瓶口，使多余的水由瓶塞上的毛细孔中挤出。注意，比重瓶内不得有气泡。
3、将烧杯从水槽中取出，再从烧杯中取出比重瓶，立即用干净软布将瓶塞顶部擦拭一次，再迅速擦干比重瓶外面的水分，称其质量（m2），准确至1mg。注意瓶塞顶部只能擦拭一次，即使由于膨胀瓶塞上有小水滴也不能再擦拭。
4、以m2—m1作为实验温度时比重瓶的水值。V

液体沥青试样：
1、将试样过筛（0.6mm）后注入干燥比重瓶中至满，注意不要混入气泡。
2、将盛有试样的比重瓶及瓶塞移入恒温水槽（测定温度±0.1℃）内盛有水的烧杯中，水面应在瓶口下约40mm。注意勿使水浸入瓶内。
3、从烧杯内的水温达到要求的温度后起算保温30min后，将瓶塞塞上，使多余的试样由瓶塞的毛细孔中挤出。仔细再蘸有三氯乙烯的棉花擦净孔口挤出的试样，并注意保持孔中充满试样
4、从水中取出比重瓶，立即用干净软布仔细地擦去瓶外的水分或粘附的试样（注意不得再谐孔口）后，称其质量（m3），准确至1mg。
　　ρb=( m3—m1) ×Ρw / (m2—m1 )              （1）
　　γb=(m3－m1)/ (m2—m1)                       （2）
ρb：试样在实验温度下的密度，g/cm3；
γb：试样在实验温度下的相对密度；
m1：比重瓶质量，g；
m2：比重瓶与盛满水时的合计质量，g；
m3：比重瓶与盛满试样时的合计质量，g；
ρW：实验温度下水的密度，15℃水的密度为0.99910

粘稠沥青试样：
1、按T0602方法准备沥青试样，沥青的加热温度不高于估计软化点以上100℃（石油沥青）或50℃（煤沥青）。
2、取出盛有试样的比重瓶，移入干燥中，在室温下冷却不少于1h，连同瓶塞称其质量（m4），准确至1mg。
3、从水槽中取出盛有蒸馏水的烧杯，将蒸馏水注入比重瓶，再放入烧杯中（瓶塞也放进烧杯中）。然后把烧杯放回己达实验温度的恒温水槽中，从烧杯中的水温达到规定温度时起算保温30min后，试比重瓶中气泡上升到水面，用细针挑除。保温至水的体积不再变化为止。待确认比重瓶已经恒温且无气泡后，再用保温在规定温度水中的瓶塞塞紧，使多余的水从塞孔溢出，应注意不得带入气泡。
4、保温30min后，取出比重瓶，按前述方法迅速楷干瓶外水分后称其质量（m5），准确至1mg。
　　ρb=( m4—m1)×ρW /（m2—m1）-（ m5—m4 ）    （3）
　　γb=(m4 —m1)/ （ m2—m1 ）- （ m5—m4 ）      （4）
式中；
m1：比重瓶质量，g；
m2：比重瓶与盛满水时的合计质量，g；
m3：比重瓶与盛满试样时的合计质量，g；
m4：比重瓶与沥青试样合计质量，g；
m5：比重瓶与试样和水合计质量，g；
ρW：实验温度下水的密度，15℃水的密度为0.99910

固体沥青试样：
1、实验前，如试样潮湿，可用干燥、清洁的空气吹干，或置50℃烘箱中烘干。
2、将50g～100g试样打碎，过0.6mm及2.36mm筛。取0.6mm～2.36mm的粉碎试样不少于5g放入清洁、干燥比重瓶中，塞紧瓶塞湖称其质量（m6），准确至1mg。
3、取下瓶塞，将恒温水槽内烧杯中的蒸馏水注入比重瓶，水面高于试样约10mm，同时加入几滴表面活性剂溶液（如1%洗衣粉、洗涤灵），并摇动比重瓶使大部分试样沉入水底，务必使试样颗粒表面附气泡逸出。注意，摇动时勿使试样摇出瓶外。
4、取下瓶塞，将盛有试样和蒸馏水的比重瓶置真空干燥箱（器）中抽真空，逐渐达到真空度98kPa（735mmHg）不少于15min。如比重瓶试样表面仍有气泡，可再加几粒表面活性剂溶液，摇动后再抽真空。必要时，可反复几次操作，甚至无气泡为止。
注：抽真空不宜过快，防止样品带出比重瓶。
5、将保温烧杯中的蒸馏水再注入比重瓶中至满，轻轻的塞好瓶塞，再将带塞的比重瓶放入盛有蒸馏水的烧杯中，并塞紧瓶塞。
6、将有比重瓶的盛水烧杯再置恒水槽（实验温度±0.1℃）中保持至少30min后、取出比重瓶，迅速楷干瓶外水分后称其质量（m7），准确至1mg。
　　ρb=(m6—m1)×ρW/（ m2—m1 ）-（m7- m6 ）   （5）
　　γb =(m6 - m1) /（m2—m1）-（m7- m6 ）       （6）
式中；m1：比重瓶质量，g；
　　　m2：比重瓶与盛满水时的合计质量，g；
　　　m6：比重瓶与沥青试样合计质量，g；
　　　m7：比重瓶与试样合水合计质量，g；
　　　　
沥青的比重测试、乳化沥青的比重测试：
石墨电极主要以石油焦、针状焦为原料、沥青作粘结剂。
沥青可分为：

A、液体石油沥青：
用液体石油比重计直接读取石油比重。

B、液体沥青：
采用比重瓶容积置换法。
1、试样过筛（0.6mm）后注入干燥比重瓶中至满，注意不
   要混入气泡。
2、将盛有试样的比重瓶及瓶塞移入恒温水槽恒温。
3、将沾有三氯乙烯的棉花擦净孔口挤出的试样。
4、用干净软布仔细地擦去瓶外的水分或粘附的试样后，称其质量。

C、粘稠沥青：
经T0602方法准备沥青试样，沥青的加热温度不可高于软化点以上100℃（石油沥青）或50℃（煤沥青）后测试。

D、固体沥青：粉末真密度
采用比重瓶容积置换法。
1、试样表面潮湿，可用干燥、清洁的空气吹干，或置50℃烘箱中烘干。
2、将50g～100g试样打碎，过0.6mm及2.36mm筛。取0.6mm～2.36mm的粉碎试样不少于5g放入清洁、干燥比重瓶中，塞紧瓶塞湖称其质量m。
3、取下瓶塞，将恒温水槽内烧杯中的蒸馏水注入比重瓶，水面高于试样约10mm，同时加入几滴表面活性剂溶液（如1%洗衣粉、洗涤灵），并摇动比重瓶使大部分试样沉入水底，务必使试样颗粒表面附气泡逸出。注意，摇动时勿使试样摇出瓶外。
4、取下瓶塞，将盛有试样和蒸馏水的比重瓶置真空干燥箱（器）中抽真空，逐渐达到真空度98kPa（735mmHg）不少于15min。如比重瓶试样表面仍有气泡，可再加几粒表面活性剂溶液，摇动后再抽真空。抽真空不宜过快，防止样品带出比重瓶。
5、将保温烧杯中的蒸馏水再注入比重瓶中至满，轻轻的塞好瓶塞，再将带塞的比重瓶放入盛有蒸馏水的烧杯中，并塞紧瓶塞。
6、将有比重瓶的盛水烧杯再置恒水槽（实验温度±0.1℃）中保持至少30min后、取出比重瓶，迅速楷干瓶外水分后称其质量。

E、压实沥青混凝土混合料的体积比(Gmb)
沥青混凝土密度试验时应根据混合料本身的特点，可采用下列方法之一：
A、表干法：适用于表面较粗但较密实的Ⅰ型或Ⅱ型沥青混凝土试件。
B、水中称重法：适用于密实的Ⅰ型沥青混凝土试件。
C、封蜡法：适用于吸水率大于2％的Ⅰ型或Ⅱ 型沥青混凝土试件以及沥青碎石合料试件，不能用水中重法或表干法测密度时，应用蜡封法测定。
D、体积法：空隙率较大的沥青碎石混合料及大空隙透水性  开级配沥青混凝土试件。
