水泥粉末VS李氏真密度

项目

李氏比重瓶

JT-120T/JT-300T（比重瓶法）

仪器设备、用具

李氏瓶、烘箱、天平、量筒、漏斗、温度计、小勺、抽气机、矿物油(煤油)、恒温水槽。

烘箱、比重50CC、漏斗、小勺、煤油、JT-120T/JT-300T比重计、恒温水槽。

称重精度

0.01g             0.001g

试样制备

初碎、过0.25㎜筛子、煤油

初碎、过0.25mm筛子、煤油

操作步骤

1、将无水煤油注入李氏瓶中到０至１mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。V1

2、从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

3、水泥试样应预先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并在干燥器内冷却至室温。称取水泥60g，称准至0.01g。M1

4、用小匙将水泥样品一点点的装入1条的李氏瓶中，反复摇动（亦可用超声波震动），至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读数。V2

5、 第一次读数和第二次读数时，恒温水槽的温度差不大于0.2℃。

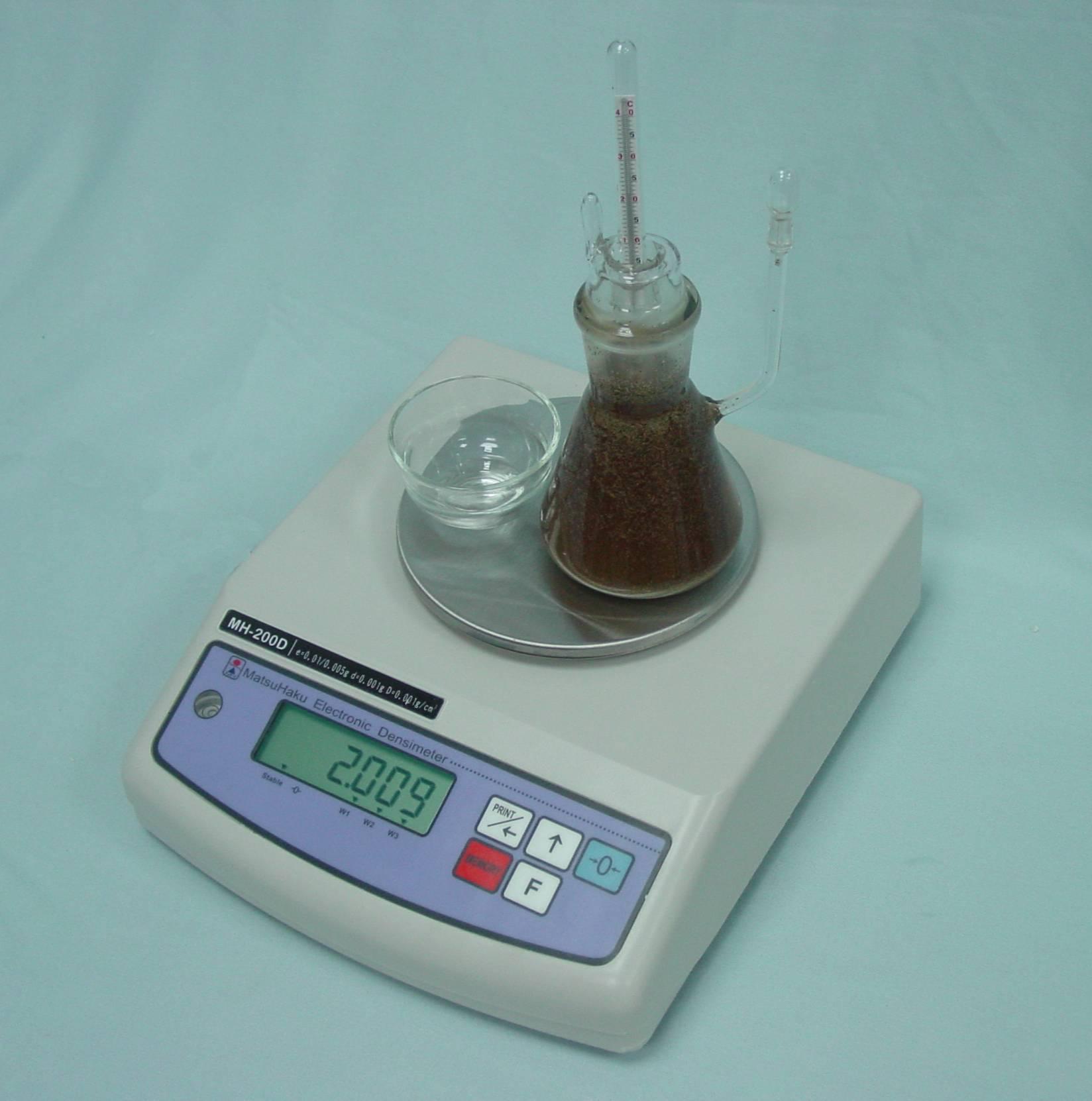

1、将样品烘至恒重，冷却至室温。设定煤油比重值，并将容器放置秤台上，按键归零。

2、放样品入容器内放置秤台上，按键记忆(Wa)

3、再将比重瓶注满煤油，置于恒温水中t℃，擦干外瓶跟样品一起放置秤台上，按键记忆(Wb)

4、将比重瓶煤油倒出，再将样品完全倒入比重瓶内，利用摇摆法或煮沸法排去其中的空气，再将比重瓶煤油填满，再放入恒温水槽，等于t℃，擦干外瓶连同容器一起放置秤台上，按键记忆 (Ww)

计算公式

水泥体积应为第二次读数减去初始（第一次）读数，即水泥所排开的无水煤油的体积（mL）。

水泥密度ρ＝水泥质量(g)/排开的体积(cm[3])

直接显示真密度值
